Ponte de estrutura de aço

Introduçãoprodução

Uma ponte de estrutura metálica é uma estrutura de ponte feita principalmente de aço como material de suporte, com componentes pré-fabricados através de soldadura, parafusos ou rebites, e montada no local. As suas principais características incluem pré-fabricação em fábrica, alta resistência e leveza, bem como montagem rápida e outras características de engenharia modernas. É adequada para todos os tipos de pontes, tais como pontes em viga, pontes em arco, pontes suspensas por cabos, pontes suspensas, etc. É uma importante forma de ponte que ultrapassa as limitações do terreno e consegue uma construção sustentável.

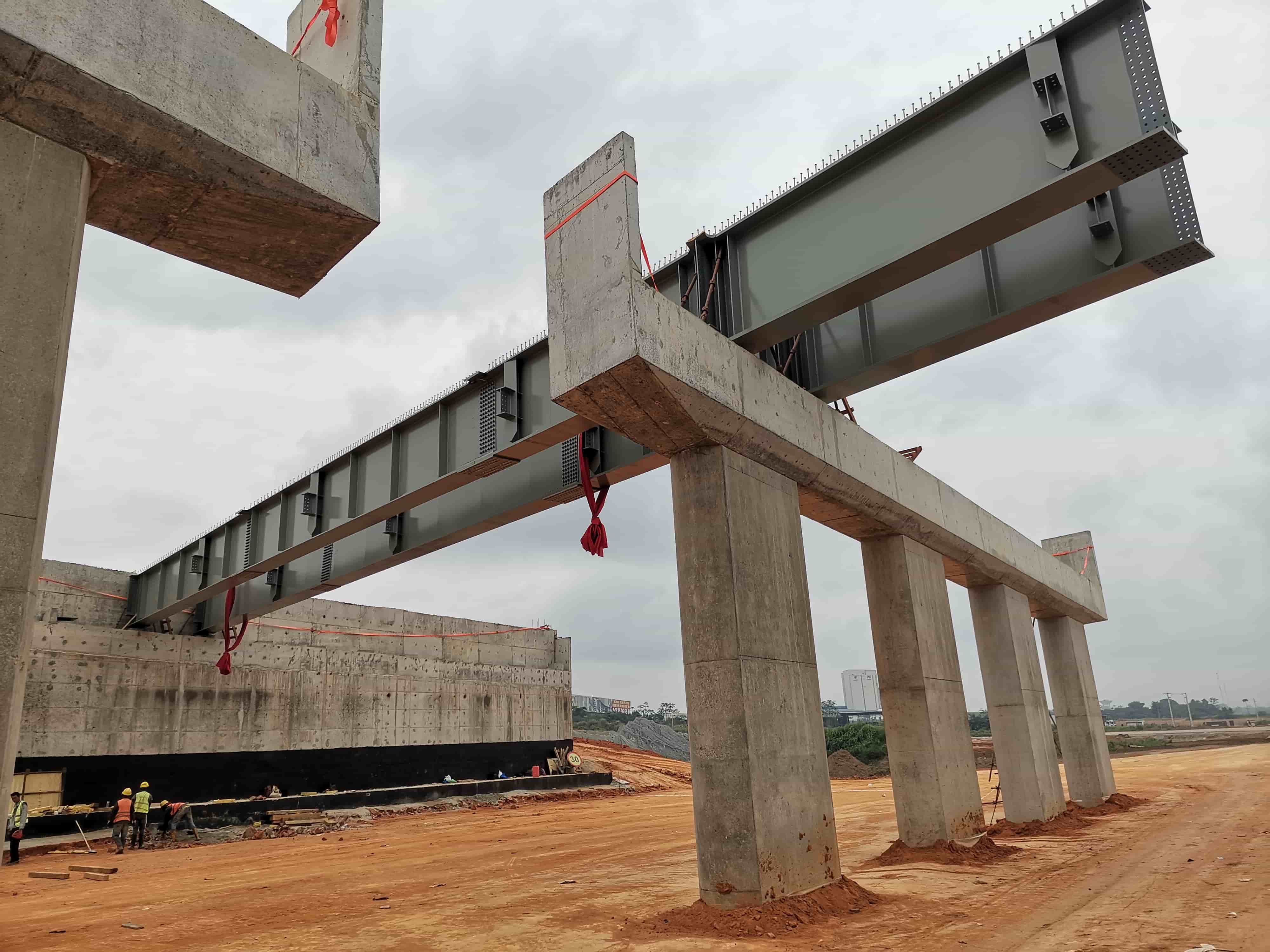

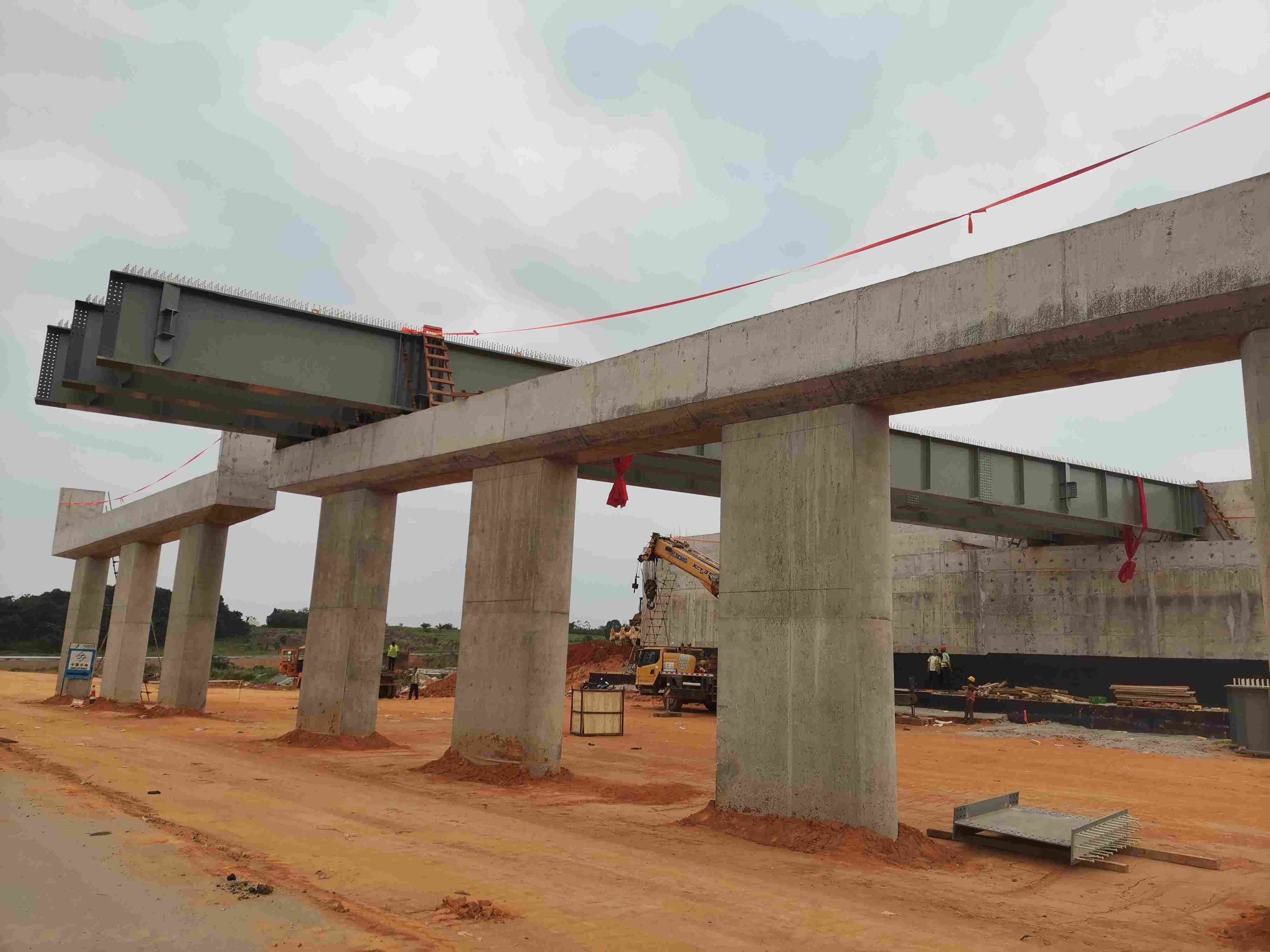

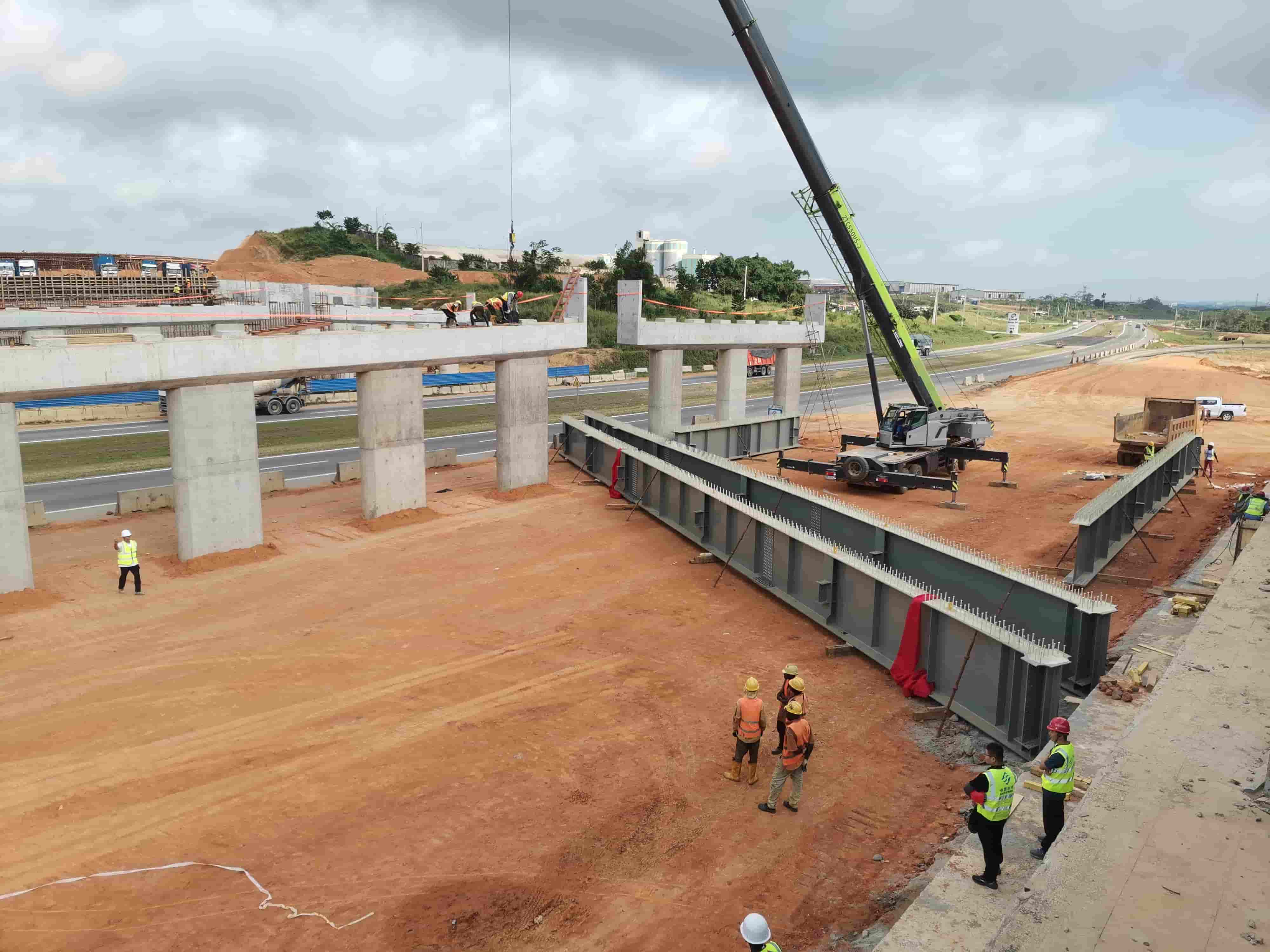

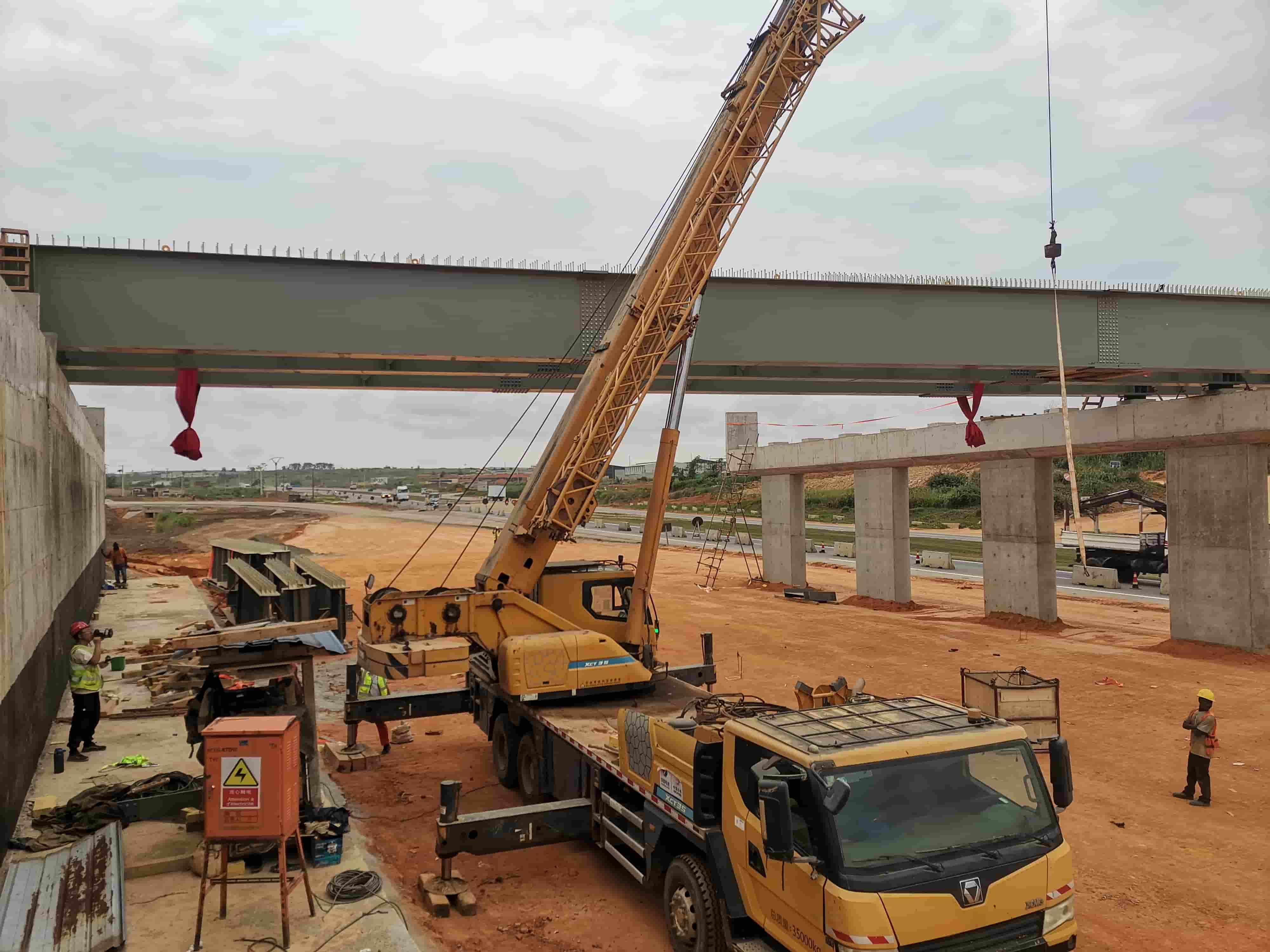

A ponte da imagem acima é uma foto da instalação no terreno do projeto da nossa empresa na Costa do Marfim, que adota uma instalação modular com estrutura de aço pré-fabricada. Ao mesmo tempo, as pontes com estrutura de aço personalizada apresentam muitas vantagens.

1. Alta resistência e leveza

É utilizado aço especializado para pontes Q345qD/Q420qD, com um limite de elasticidade superior a 420 MPa, o que reduz o peso em 30% a 50% em comparação com as estruturas de betão e diminui os custos de fundação em 20%.

2. Construção rápida

A pré-fabricação modular (taxa de conclusão de fábrica de 85%), a ligação de parafusos no local e o ciclo de montagem de pontes de vão único de 200 metros podem ser reduzidos para 7 dias (o processo tradicional requer 30 dias), reduzindo o impacto no tráfego em 70%.

3. Capacidade de alcance ultra grande

A estrutura de viga de caixa de aço de largura dupla consegue um design sem pilares com um vão principal de 300 metros, e o sistema de tabuleiro de ponte de aço ortogonal tem uma capacidade de suporte da norma HL-93 (norma americana), o que é adequado para requisitos de terrenos complexos.

4. Excelente durabilidade

Sistema anticorrosivo triplo: alumínio pulverizado a quente (150 μ m) + ferro epóxi mica (200 μ m) + acabamento de fluorocarbono (50 μ m), com uma vida útil de ≥ 50 anos

Desempenho em fadiga: Sem fissuras após 2 milhões de ciclos de carga (certificação EN 1993-2)

5. Integração de monitorização inteligente

Sensores de fibra ótica pré-incorporados para monitorização em tempo real de tensão/deformação, plataforma digital BIM+SIG para gestão completa do ciclo de vida, reduzindo os custos de operação e manutenção em 40%.

6. Verde e de baixo carbono

A taxa de reciclagem do material é de 100% e as emissões de carbono são reduzidas em 60% em comparação com as pontes de betão

Sistema de barreira fotovoltaica opcional (geração anual de energia de 120kWh/m)

• Material: S355

• Dimensões da ponte: O comprimento total é de 81,2 metros, a largura é de 34,7 metros e o plano longitudinal é retilíneo. A inclinação transversal da ponte é de 2,5%. Devido à utilização de vigas de aço pré-fabricadas em forma de I, a ponte foi concebida com uma curva vertical (ver T509_SVB-ST_31), com uma altura máxima de arco de 85 mm.

• Material de soldadura

• Sistema de revestimento

• Todos os revestimentos deste projeto devem estar em conformidade com as Condições Técnicas para o Revestimento Anticorrosivo de Estruturas de Aço de Pontes Rodoviárias (JT/T 722-2008), e a vida útil do sistema anticorrosivo não deve ser inferior a 25 anos. O sistema de pintura é apresentado na tabela seguinte:
